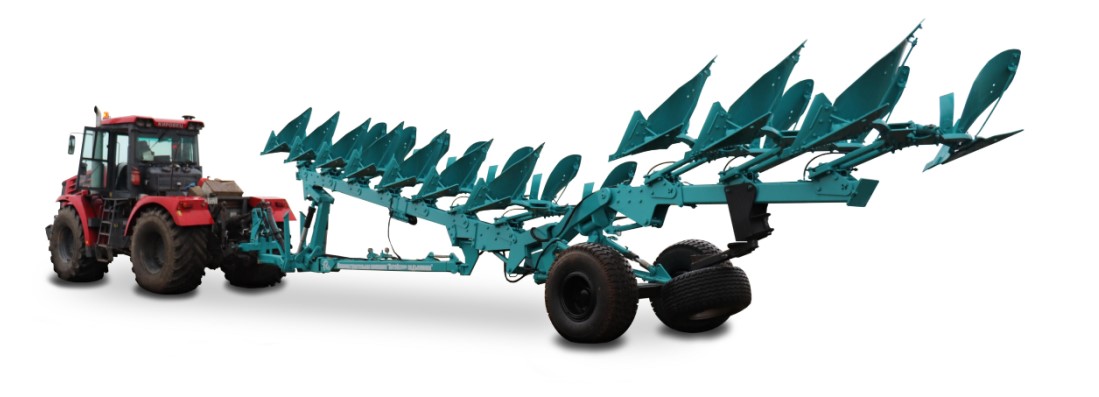

Плуг оборотный полунавесной ППНО-7.3
Плуги имеют право- и левооборачивающие корпуса, попеременно включаемые в работу при прямом и обратном ходе, благодаря чему оборот пласта всегда производится в одну сторону, т.е. агрегат работает челночным способом.
Плуги должны работать на вспашке полей, вышедших из-под однолетних и многолетних трав (с предварительным дискованием), зерновых, овощных и технических культур.
1. ВИПО-ППНО-7.3-26.00.000 – Балка (основная рама) - Труба 180х180х6 ГОСТ 30245-2003 заменена на сварную конструкцию коробчатого сечения из высокопрочной стали Domex. Место стыковки втулок и трубы конструктивно усилено.
2. ВИПО-ППНО-7.3-28.00.000 – Стойка - Труба 160х160х6 ГОСТ 30245-2003 заменена на сварную конструкцию коробчатого сечения из высокопрочной стали Domex. Место стыковки втулок и трубы конструктивно усилено.
3. ВИПО-ППНО-7.3-41.00.000 Балка (Хвост) - Труба 160х160х6 ГОСТ 30245-2003 заменена на сварную конструкцию коробчатого сечения из высокопрочной стали Domex. Место стыковки втулок и трубы конструктивно усилено.
4. Добавлен складной кронштейн крепления фар ВИПО-ППНО-7.3-60.00.000, позволяющий не демонтировать осветительное оборудование для перевода плуга в рабочий режим.
5. Установлен предохранительный клапан защиты оборота плуга.
6. На гидроцилиндры поворота плуга добавлены гидравлические краны для безопасности транспортировки.
7. На ВИПО-ППНО-7.3-72.00.000 - Гидроцилиндр задней оси и ВИПО-ППНО-7.3-72.00.000-01 установлены металические фильтры (сапуны).
8. Увеличен диаметр проходного сечения гидравлических трубок и РВД для механизмов защиты ВИПО-ППНО-7.3-50.00.000.
9. Реализована электрическая (гидравлическая, в зависимости от комплектации плуга) система защиты поворота плуга при не поднятом хвосте.
10. Увеличен диаметр проходного сечения гидравлических трубок и РВД для механизмов защиты ВИПО-ППНО-7.3-50.00.000.
11. На одном из плугов уставлен дополнительный корпус, работающий в качестве расширителя борозды.
12. ВИПО-ППНО-7.3-13.00.000 Корпус и ВИПО-ППНО-7.3-15.00.000 - Корпус поворота – конструктивно изменены для исключения касания между вращающимися элементами.
13. ВИПО-ППНО-7.3-15.00.000 - Корпус поворота – модернизирован и усилен для исключения прогиба и выворота опорной балки. Труба из высокопрочной стали Domex вварена насквозь основному корпусу.
14. ВИПО-ППНО-7.3-20.00.000 – Упор – подшипник ЕШС35 заменен на усиленный тяжелой серии.
15. Для регулировки глубины вспашки плуга, а также с целью предохранить рабочие органы плуга от чрезмерного заглубления добавлены вспомогательные колеса копирования рельефа ВИПО-ППНО-7.3-37.00.000 и ВИПО-ППНО-7.3-34.00.000.
16. Для увеличения прочности ВИПО-ППНО-7.3-38.00.000 - Задняя ось изготовлена из цельной толстостенной трубы 121х25 Сталь 20 ГОСТ 8732-78. Для исключения радиального и торцевого биения колеса ступицы вварены в трубу на кондукторе.
17. Для облегчения регулировки глубины вспашки на задней оси добавлены ограничители ВИПО-ППНО-7.3-39.00.000.
18. ВИПО-ППНО-7.3-42.00.000 Башня – Размеры присоединительных элементов навесного устройства адаптированы под трехточечную систему тяг трактора К-700 (или кат. 3 или 4) по ГОСТ10677-2001.
19. Добавлен кронштейн крепления РВД в режиме «Стоянка».
20. РВД промаркированы по цветам для удобства подключения.
21. Добавлена информационная табличка с расшифровкой цветов подключения РВД.
22. Добавлены проушины строповки ВИПО-ППНО-7.3-51.00.000 разгрузки/погрузки плуга.
23. Добавлена информационная табличка с указанием мест строповки.
24. Места строповки обозначены специальными логотипами.
Плуги должны работать на вспашке полей, вышедших из-под однолетних и многолетних трав (с предварительным дискованием), зерновых, овощных и технических культур.
1. ВИПО-ППНО-7.3-26.00.000 – Балка (основная рама) - Труба 180х180х6 ГОСТ 30245-2003 заменена на сварную конструкцию коробчатого сечения из высокопрочной стали Domex. Место стыковки втулок и трубы конструктивно усилено.
2. ВИПО-ППНО-7.3-28.00.000 – Стойка - Труба 160х160х6 ГОСТ 30245-2003 заменена на сварную конструкцию коробчатого сечения из высокопрочной стали Domex. Место стыковки втулок и трубы конструктивно усилено.
3. ВИПО-ППНО-7.3-41.00.000 Балка (Хвост) - Труба 160х160х6 ГОСТ 30245-2003 заменена на сварную конструкцию коробчатого сечения из высокопрочной стали Domex. Место стыковки втулок и трубы конструктивно усилено.
4. Добавлен складной кронштейн крепления фар ВИПО-ППНО-7.3-60.00.000, позволяющий не демонтировать осветительное оборудование для перевода плуга в рабочий режим.
5. Установлен предохранительный клапан защиты оборота плуга.
6. На гидроцилиндры поворота плуга добавлены гидравлические краны для безопасности транспортировки.
7. На ВИПО-ППНО-7.3-72.00.000 - Гидроцилиндр задней оси и ВИПО-ППНО-7.3-72.00.000-01 установлены металические фильтры (сапуны).
8. Увеличен диаметр проходного сечения гидравлических трубок и РВД для механизмов защиты ВИПО-ППНО-7.3-50.00.000.
9. Реализована электрическая (гидравлическая, в зависимости от комплектации плуга) система защиты поворота плуга при не поднятом хвосте.
10. Увеличен диаметр проходного сечения гидравлических трубок и РВД для механизмов защиты ВИПО-ППНО-7.3-50.00.000.
11. На одном из плугов уставлен дополнительный корпус, работающий в качестве расширителя борозды.
12. ВИПО-ППНО-7.3-13.00.000 Корпус и ВИПО-ППНО-7.3-15.00.000 - Корпус поворота – конструктивно изменены для исключения касания между вращающимися элементами.
13. ВИПО-ППНО-7.3-15.00.000 - Корпус поворота – модернизирован и усилен для исключения прогиба и выворота опорной балки. Труба из высокопрочной стали Domex вварена насквозь основному корпусу.
14. ВИПО-ППНО-7.3-20.00.000 – Упор – подшипник ЕШС35 заменен на усиленный тяжелой серии.
15. Для регулировки глубины вспашки плуга, а также с целью предохранить рабочие органы плуга от чрезмерного заглубления добавлены вспомогательные колеса копирования рельефа ВИПО-ППНО-7.3-37.00.000 и ВИПО-ППНО-7.3-34.00.000.
16. Для увеличения прочности ВИПО-ППНО-7.3-38.00.000 - Задняя ось изготовлена из цельной толстостенной трубы 121х25 Сталь 20 ГОСТ 8732-78. Для исключения радиального и торцевого биения колеса ступицы вварены в трубу на кондукторе.
17. Для облегчения регулировки глубины вспашки на задней оси добавлены ограничители ВИПО-ППНО-7.3-39.00.000.
18. ВИПО-ППНО-7.3-42.00.000 Башня – Размеры присоединительных элементов навесного устройства адаптированы под трехточечную систему тяг трактора К-700 (или кат. 3 или 4) по ГОСТ10677-2001.
19. Добавлен кронштейн крепления РВД в режиме «Стоянка».
20. РВД промаркированы по цветам для удобства подключения.
21. Добавлена информационная табличка с расшифровкой цветов подключения РВД.
22. Добавлены проушины строповки ВИПО-ППНО-7.3-51.00.000 разгрузки/погрузки плуга.
23. Добавлена информационная табличка с указанием мест строповки.
24. Места строповки обозначены специальными логотипами.
Конструкция рамы выполнена из высокопрочной шведской стали DOMEX 700
Регулировка ширины захвата осуществляется в 4-х положениях в пределах 33-50 см
Цельный вал навески башни воспринимает ударные нагрузки и защищает трактор от повреждений
Горизонтальная точка приложения тягового усилия регулируется по высоте путем перестановки одного болта
Угол поворота до 90 градусов обеспечивается за счет большого свободного пространства между башней плуга и трактором
Вспашка вне борозды позволяет использовать плуг с гусеничными, а также колесными тракторами со спаренными шинами
Гидравлическая и механическая (срезной болт) система защиты
Основные данные | |
Количество корпусов, шт | 10 |
Ширина захвата, мм | 4600 |
Общие данные | |
Рабочая скорость, км/ч | 10 |
Глубина обработки, мм | 300 |
Производительность , м2/ч | 5.5 |
Гарантия, мес. | 12 |
Габаритные размеры и вес | |
Длина, мм | 13495 |
Ширина, мм | 2100 |
Высота, мм | 3750 |
Вес, кг. | 5300 |
